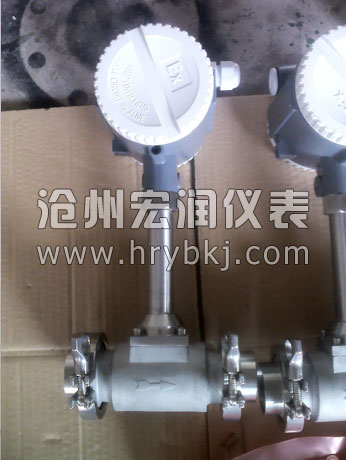

渦街流量計硬件上信號處理模塊的組成部分：

峰值檢測：為了保障信號不產生誤觸發和不觸發的情況，必須將信號的幅值控制在一定的范圍內。因此需要對帶通濾波后的信號幅值進行檢測。峰值檢測電路由兩級運算放大器、限流電阻、二極管、MOSFET和充電電容構成。

壓電傳感器信號的放大、低通濾波：壓電傳感器可等效為一個與電容器并聯的電荷源，其輸出為低幅值的小信號，采用一種三運放差分電荷放大器將其轉換為電壓信號。在電荷放大器后加上一個可控的程控放大器，根據流量信號的大小自動調節放大系數，從而提高AD轉換的精度。這里采用AD5160BRJ數字電位器，其串行控制接口與MSP430的SPI接口相連。程控放大器的放大比例由峰值檢測出來的信號幅度與當前的放大系數確定，然后在程控放大器的后級進行低通濾波，濾去渦街信號中的高頻噪音。

多通道的可選擇帶通濾波：帶通濾波器采用高通濾波器與低通濾波器串聯的方式構成，與多路選擇開關一起就構成渦街信號的濾波環節。采用8路選擇器，將信號頻率分成8個頻段，每個頻段之間有疊加，保障信號的無縫連接。多路選擇開關采用MC74VHC4051ADR2，由ABC三位組成的二進制數進行選擇。
